YTC339絕緣油介質損耗測試儀

　　YTC339絕緣油介質損耗測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率的高精度儀器。
一體化結構：內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC339絕緣油介質損耗測試儀加熱部分采用了當前先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。交流試驗電源采用AC-DC- AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，YTC339絕緣油介質損耗測試儀也能正確運行。內部標準電容器為 SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。
YTC339絕緣油介質損耗測試儀內部采用全數字技術，全部智能自動化測量，配備了大屏幕（240×180）液晶顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出。

產品特征：
1. 高度自動化，升溫、測量介損、測量電阻率可一次完成；

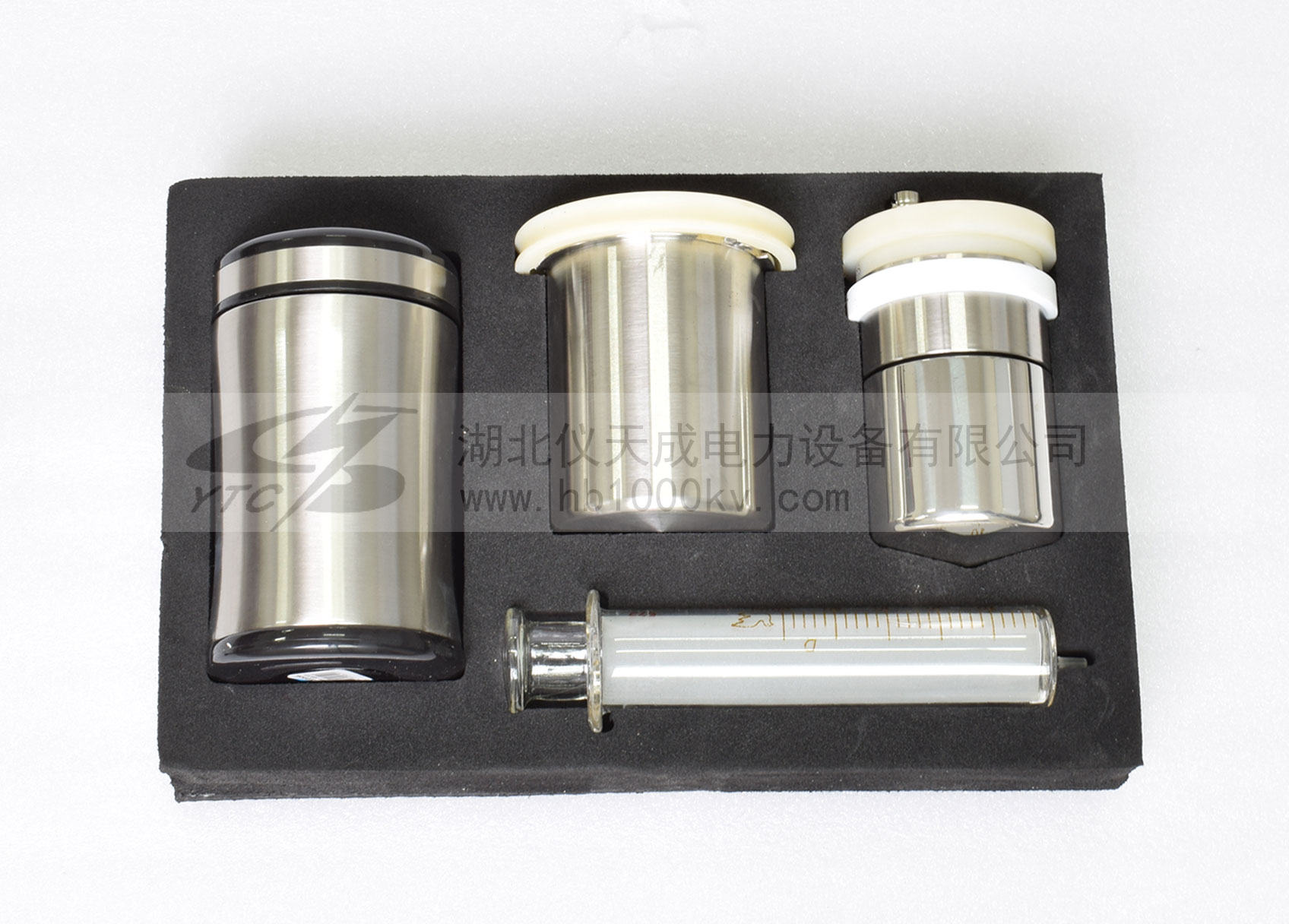

2. 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響；
3、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
4、采用先進的DSP和FFT技術，確保數據穩定、準確、可靠。
5、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

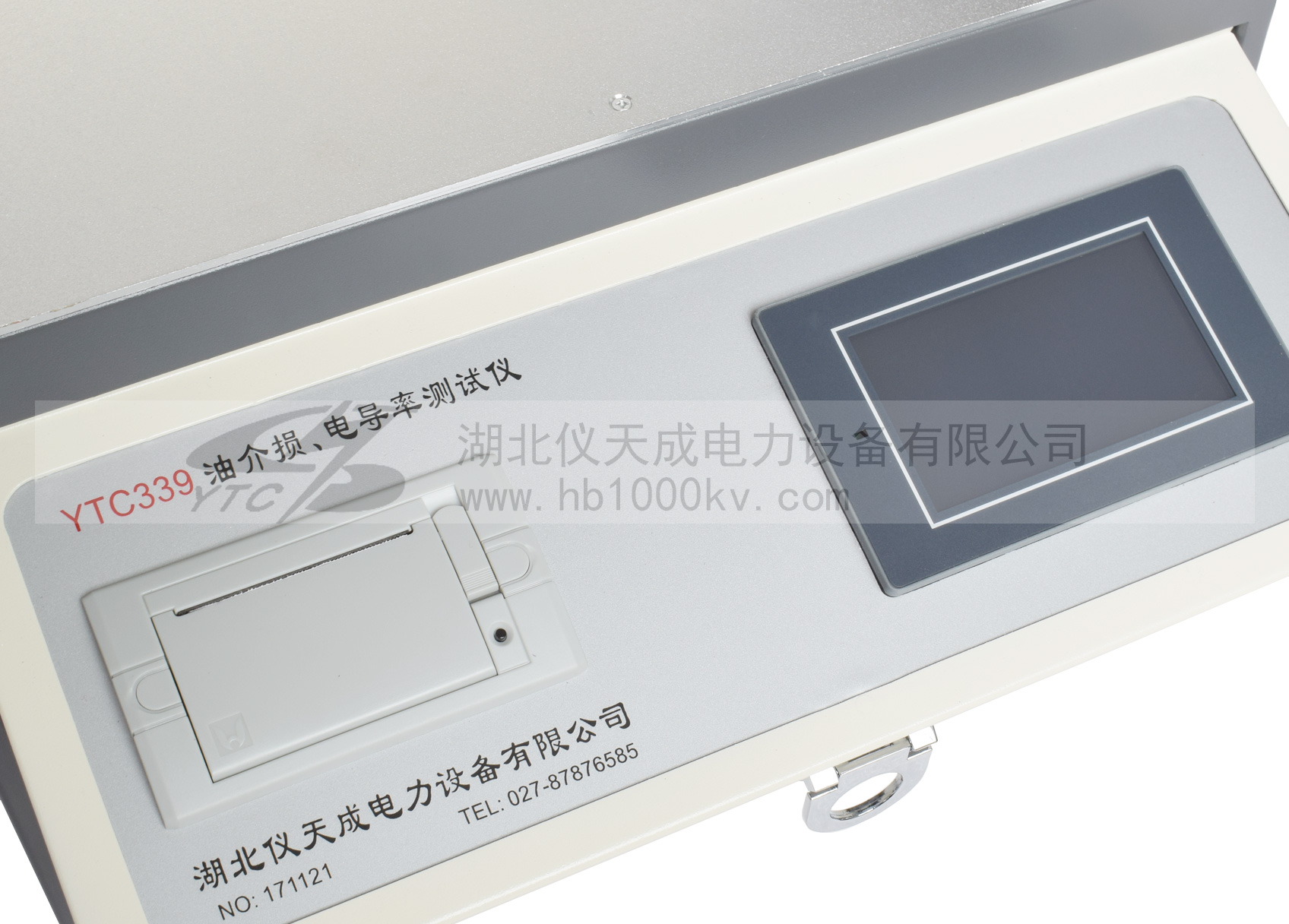

6、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。
7、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，消除安全隱患，確保操作人員的人身安全和設備的正常運行。
8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。
9、自動存儲測量數據，可存儲100組測量數據。

產品別稱：絕緣油介損測試儀、油介損測試儀、介質損耗測試儀、絕緣油介電強度測試儀。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
測量范圍	電容量	5pF～200pF
	相對電容率	1.000～30.000
	介質損耗因數	0.00001～100
直流電阻率	2.5 MΩm～20 TΩm
測量精度	電容量	±(1%讀數+0.5pF)
	相對電容率	±1%讀數
	介質損耗因數	±(1%讀數+0.0001)
	直流電阻率	±10%讀數
分辨率	電容量	0.01pF
	相對電容率	0.001
	介質損耗因數	0.00001
測溫范圍	0～125℃
溫度測量誤差	±0.5℃
交流實驗電壓	500～2200V 連續可調，頻率50Hz
直流試驗電壓	0～500V 連續可調
功耗	100W
使用條件	環境溫度	0～40℃
	相對濕度	≤80%
	工作電源	AC 220V（1 ± 10%）
	電源頻率	50 Hz (1 ± 10%)
外型尺寸	*420mm380mm385mm*
總重量	21Kg

YTC339絕緣油介質損耗測試儀
