串聯諧振試驗裝置如何進行參數設置呢？串聯諧振試驗裝置主要用來進行高壓電器設備的交流耐壓試驗，用來檢驗設備的耐壓屬性，因此在進行試驗之前就需要根據被試品的不同，來進行相應的參數設置，只有根據實際情況設置好了正確的參數，才能達到儀器應有的測試精度和效果，反之如果參數設置不合理，則不僅不能達到滿意的測試結果，而且還有可能對設備造成損壞，因此本文以YTC850串聯諧振試驗裝置為例，來給大家簡單介紹串聯諧振試驗裝置如何進行參數設置。

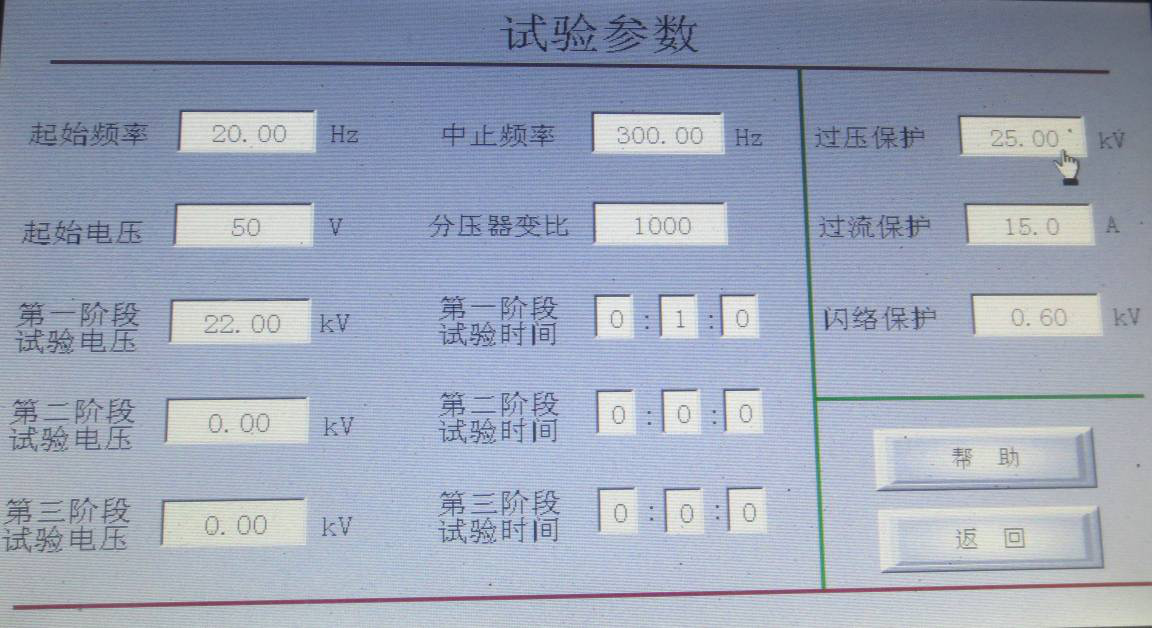

儀器開機后，點擊“參數配置”后，顯示界面如圖所示：
起始頻率：選擇自動調諧時的啟動頻率，下限頻率最高為20Hz，上限頻率最低為200Hz。
終止頻率：選擇自動調諧時的結尾頻率，下限頻率最高為100Hz，上限頻率最低為300Hz。
設置"起始頻率"不可高于"終止頻率"。
當?shù)谝淮卧囼灂r建議采用30Hz～300Hz進行掃描。
當已經知道大概頻率范圍時，可以選定在適當?shù)念l率段掃描，以減少試驗時間。
起始電壓：設置調諧時輸入電壓的初此值。
對Q值較低的試品如發電機、電動機、架空母線，初此值設定為50～70V；
對Q值較高的試品如電力電纜、變壓器、GIS等，初此值設定為30～50V。
第一階段試驗電壓：設置試驗電壓的第一階段值。
第一階段試驗時間：設置第一階段試驗電壓的耐壓時間。
第二階段試驗電壓：設置試驗電壓的第二階段值。
第二階段試驗時間：設置第二階段試驗電壓的耐壓時間。
第三階段試驗電壓：設置試驗電壓的第三階段值。
第三階段試驗時間：設置第三階段試驗電壓的耐壓時間。
我們的電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，我們強烈建議你在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低2％Ue。如果沒有階段性耐壓試驗時，只需設置一個階段試驗電壓值和相應的試驗時間，其它階段試驗電壓和試驗時間設為0。
分壓器變比：分壓器單節變比為3000：1，“分壓器變比”設置為3000；（一般出廠已設置好）
過壓保護：設置試驗電壓的極限值，電壓超過時自動終止試驗，一般比試驗電壓高10%。
過流保護：設置低壓輸出電流的最高值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流。
閃絡保護：設置擊穿電壓的誤差值,且當閃絡后液晶顯示屏須重新啟動
ENT：確認鍵。
電力測試人員在實際的動手操作的時候，需要根據設備本身的容量大小以及被試品的電壓等級來進行參數設置，同時使用之前需要熟讀產品使用說明書，嚴格按照說明書的使用規范來進行操作，只有這樣才能達到儀器應有的測試精度。
湖北儀天成電力設備有限公司
2018年5月23日
